近期,我院研究生张文轩、孔为老师等的“ 一种燃料电池尾气回收利用装置”获发明专利授权

发布时间:2019-06-10浏览次数:807

一种燃料电池尾气回收利用装置

【专利号】CN 106229528 B

【发明人】孔为 张文轩 吴杰 张强

【授权日期】2019.01.08

【摘要】本发明公开一种燃料电池尾气回收利用装置,属于燃料电池领域,包括储氢罐、电堆、换热器、热量转换装置、气水分离器、干燥塔、压缩机。储氢罐中的氢气通入电堆发生电化学反应产生电能,剩余的氢气尾气先进入换热器进行热回收,然后依次经过气水分离器、干燥塔、压缩机,最后进入储氢罐。空气通入电堆发生电化学反应产生电能,剩余的空气尾气进入热量转换装置,为热量转换装置提供热量,热量转换装置产生的高温介质进入干燥塔为吸附剂再生提供热量,供热后再次返回热量转换装置。本发明所述的燃料电池尾气回收装置充分回收利用燃料电池尾气中的残余燃料和热量,有利于提高燃料电池的燃料利用率,节约能源,提高发电效率,降低成本。

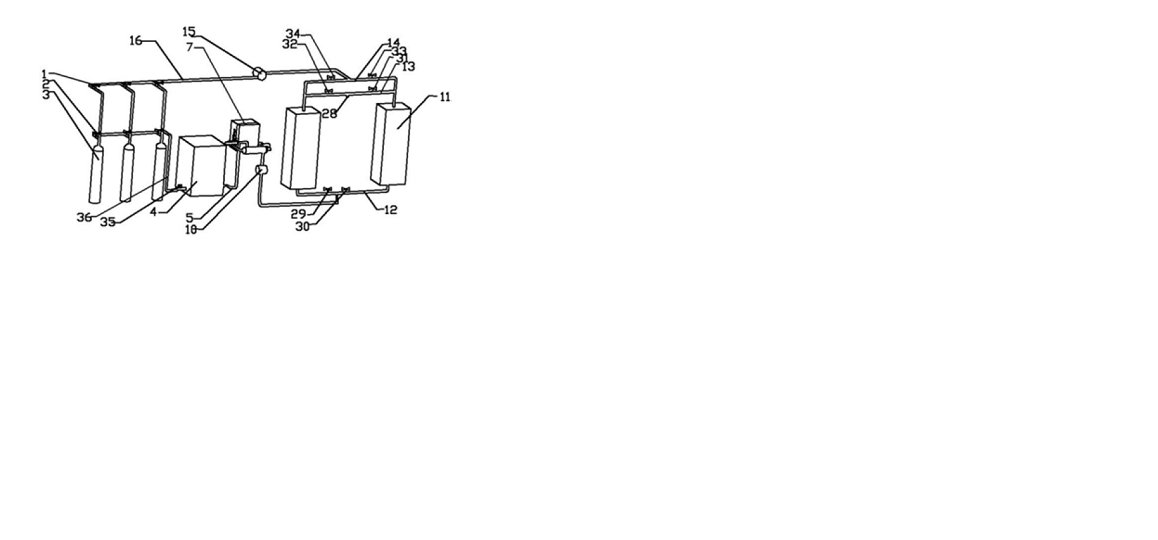

【图片】



检索网址:http://www.soopat.com/Patent/201610871120?lx=FMSQ
